상세 정보 |
|||
| 제품 이름: | GJYXCH 광섬유 드롭 케이블 | 애플리케이션: | 실외 광섬유 케이블 |
|---|---|---|---|
| 색상: | 검은색 | 재료: | LSZH PE |
| 섬유 유형: | G652D G657A1 G657A2 | 인증: | ROHS,CE,ISO14001,ISO9001 |
| 사용: | fttx | 길이: | 커스텀기즈티드 |

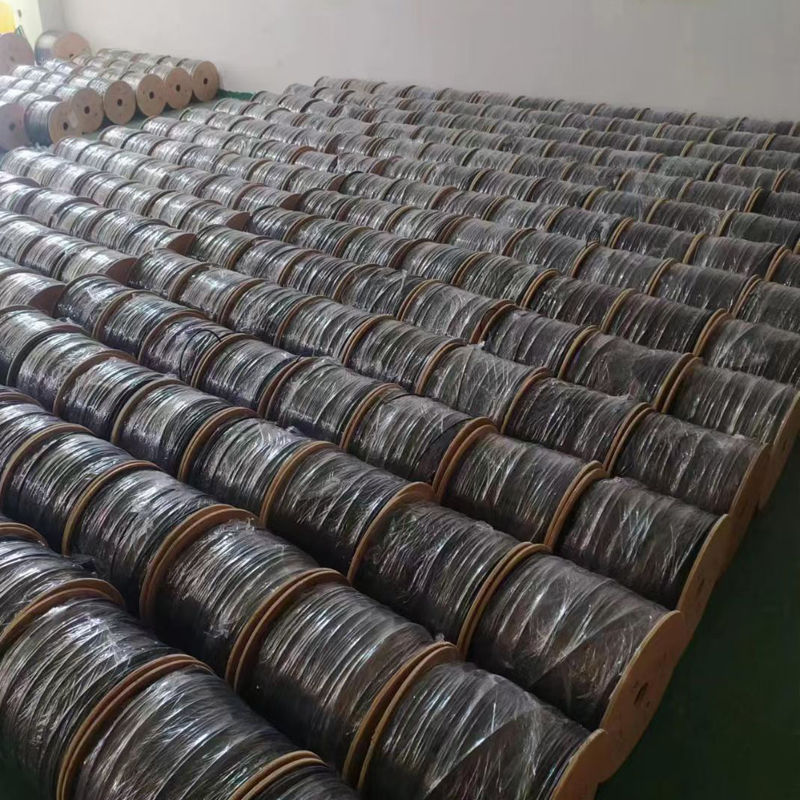

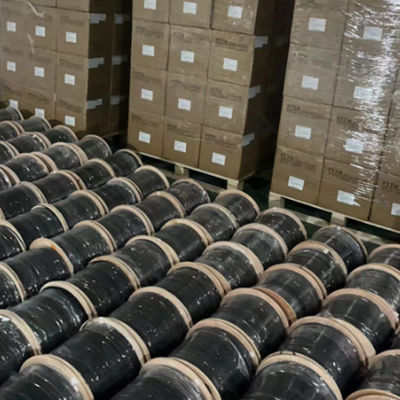

| 품질 관리: | 배송 전에 100% 테스트 | 패키지: | 나무로 된 Ram |
| 강조하다: | G657A2 옥외 광섬유 케이블,FTTH 드롭 케이블 1KM,실내외용 광섬유 케이블 |
||
제품 설명
실내 실외 FTTH G657A2 GJYXFCH 1km 야외 광섬유 방울 케이블
gjyxch 드롭 케이블 LZSH 단일 모드 1 2 4 코어 G652d G657A1 G657A2 실외 공중 FTTH 섬유 방울 광학 케이블
Gjyxch 드롭 케이블 구조 / 단면 다이어그램
기술 사양
| 항목 | 사양 |
|---|---|
| 섬유 수 | 1/2/4f |
| 섬유 | 직경 (± 5μm) : 250 |
| 외피 | 자체 지원 요소 : 1.0mm 스틸 와이어 인장 요소 : 2*0.4mm 스틸 와이어 외피 재료 : LSZH 색상 : 검은 색 |
| 직경 | 5.1 (± 0.2)*2.0 (± 0.1) mm |
| 케이블 중량 (kg/km) | 22 |
광섬유
| 섬유 유형 | G652d (1310/1550NM) | G657A1 (1310/1550NM) | G657A2 (1310/1550NM) |
|---|---|---|---|
| 감쇠 | 전형적인 : 0.36/0.22 최대 : 0.5/0.4 |
전형적인 : 0.36/0.22 최대 : 0.5/0.4 |
전형적인 : 0.36/0.22 최대 : 0.5/0.4 |
| 제로 분산 경사 | ≤0.091 ps/km*nm2 | ≤0.092 ps/km*nm2 | ≤0.092 ps/km*nm2 |
| 분산 (1285 ~ 1340nm) | -3.5-3.5ps/(nm*km) | -3.5-3.5ps/(nm*km) | -3.5-3.5ps/(nm*km) |
| 모드 필드 직경 (@1300nm) | 9.3 ± 0.4 µm | 8.8 ± 0.4 µm | 8.8 ± 0.4 µm |
| 컷오프 파장 케이블 (NM) | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| 최소 벤드 반경 (MM) | 16mm | 10 mm | 7.5 mm |
| 클래딩 직경 (µm) | 125 ± 1.0 | 125 ± 1.0 | 125 ± 1.0 |
케이블의 기계적 및 환경 성능
| 기계적 특성 | 설치 | 작업 |
|---|---|---|
| 인장 강도 | 300N | 600N |
| 최소 굽힘 반경 | 15mm | 30mm |
| 분쇄 저항 | 2000N/100mm | |
다른 광 섬유 및 케이블의 기계적 특성은 IEC 60794의 국제 표준을 충족해야합니다.
광섬유 광 케이블 굽힘 반경
| 운송 온도 | -20 ℃ ~+60 ℃ |
|---|---|
| 저장 온도 | -20 ℃ ~+60 ℃ |
| 설치 온도 | -20 ℃ ~+60 ℃ |
| 작동 온도 | -20 ℃ ~+60 ℃ |
