상세 정보 |
|||
| 색상: | 검정색, 보통 흑색 컬러, 노란 연한 녹청색인 푸르 또는 다른 사람 | 소재: | 고객의 요구, PVC 위의 에바일러블 |
|---|---|---|---|
| 섬유 종류: | 단일모드 또는 멀티 모드인 G652D, G657A2, G657, 단일모드 섬유 | 적용: | FTTH, 아웃도어, 공기, 무장한 야외 광 섬유 케이블, 오디오 신호 전송 |
| 인증: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | 지휘자 수: | ≥ 10, 2, 6 |
| 종류: | 동축, FTTH 24 핵심 광섬유 케이블, 전문적 제품 광섬유 에스엠에이 커넥터, 극소량의 광섬유, 단일 모드 또는 다중-모드 | 제품 이름: | 광섬유는 현장 운영, 1 2 4 코어 섬유 광학 드롭 케이블을 위해 케이블, 프트스 드롭 케이블, 2가지 핵심 FTTH 단일모드 실내 / 야외 광섬유, 무장한 2 핵심 현장 광섬유 |
| 섬유 번수: | 2 핵심, 2/4/6/8/12 핵심, 1-144 핵심, 1 핵심, 1/2/4 핵심 | 길이: | 당신의 필요한 1KM으로서, 2KM 또는 다르 요구합니다 |
| 재킷 소재: | LSZH, PVC, 페이, 열 가소성 폴리우레탄 수지, PVC / LSZH | 작동 온도: | - 55~+85' Ｃ, 70C, -40' Ｃ에서 + 70' Ｃ에 대한 -20C |
| 패키지: | 플라스틱 백, 통, 1개 킬로미터 / 명부 | 칼집: | MDPE / HDPE, 충실, LSZH, PVC, ect |
| 케이블 직경: | 0.25MM, 2.2±0.07 | 강도 부재: | 강선, 금속성 와이어, FRP |
| 이름: | 프트스 드롭 케이블 야외 파이버 광 케이블, 광섬유 연결선 | 멤버를 강화하세요: | FRP 또는 강철 0.4 mm/0.45mm/0.5mm, 1 강철 wire+ 2 FRP |
제품 설명
전기 절연 자기 지지 광섬유 케이블

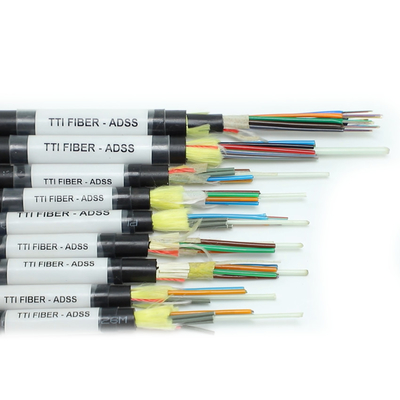

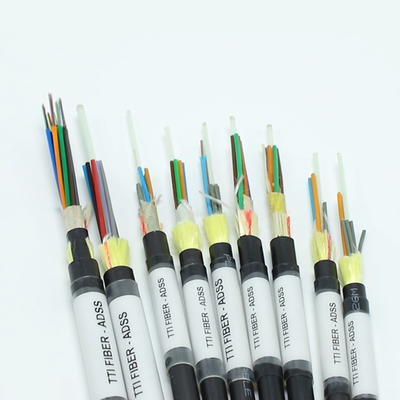

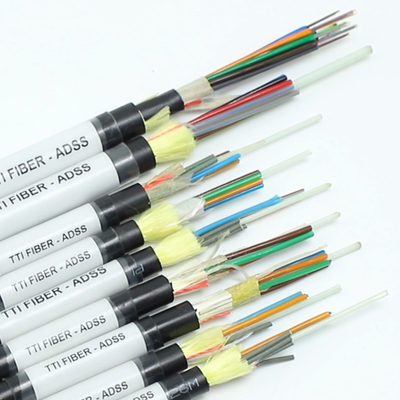

공중 ADSS G652D G657A1 G657A2 1 12 24 48 96 144 코어 단일 모드 옥외 광섬유 케이블

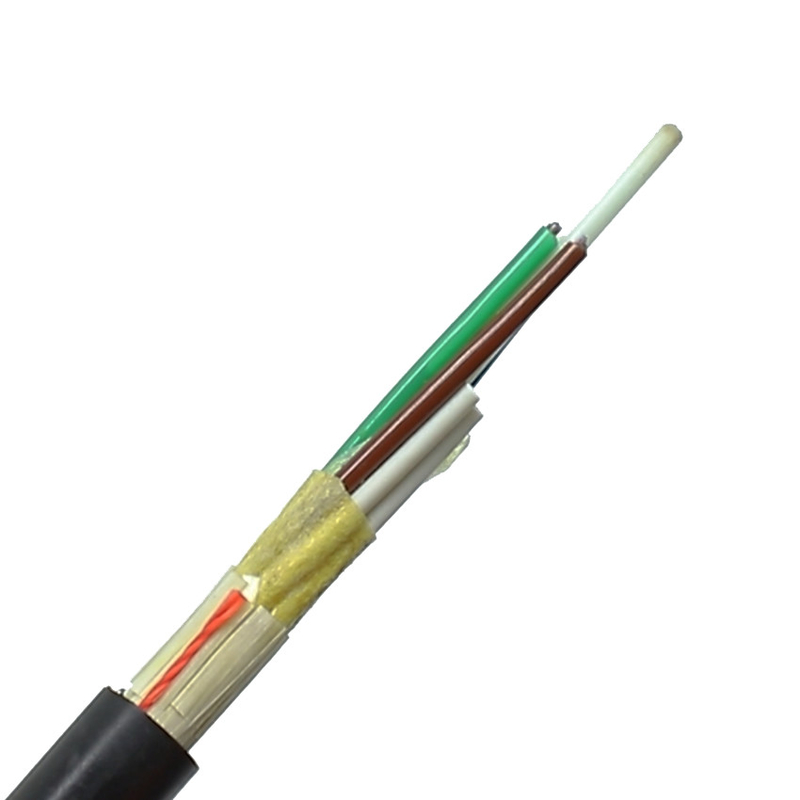

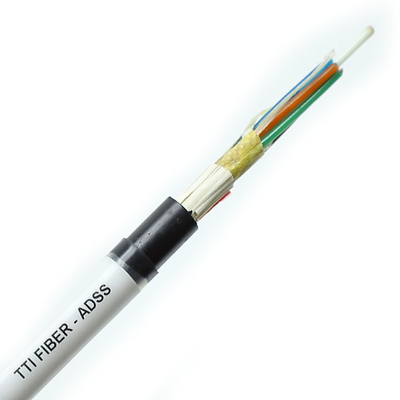

ADSS 광섬유 케이블의 구조는 느슨한 튜브 층 연선 구조를 채택하며, 250µm 섬유가 위치합니다.
고탄성 재료로 만들어진 느슨한 튜브에 위치하며, 느슨한 튜브는 방수 화합물로 채워져 있습니다.
느슨한 튜브(및 충전 로프)는 비금속 중앙 보강 코어(FRP) 주위에 꼬여 콤팩트한
케이블 코어를 형성하고, 케이블 코어의 틈새는 방수 연고로 채워집니다. 케이블 코어는
폴리에틸렌(PE) 내피로 압출된 다음, 보강을 위해 아라미드 섬유로 꼬여지고, 마지막으로 폴리에틸렌
(PE) 외피 또는 AT 외피로 압출됩니다. ADSS 광 케이블의 설계는 전력선의 실제 상황을 충분히 고려하여
다양한 수준의 고전압 전송선에 적합합니다. 폴리에틸렌(PE) 외피는
10kV 및 35kV 전력선에 사용할 수 있습니다. 110kV 및 220kV 전력선의 경우, 광 케이블의 현수 지점은
전계 강도 분포를 계산하여 결정해야 하며, AT 외피를 사용해야 합니다.
동시에, 아라미드 섬유의 사용량과 완벽한 연선 공정은 신중하게 설계되어
다양한 경간의 적용 요구 사항을 충족합니다.
고탄성 재료로 만들어진 느슨한 튜브에 위치하며, 느슨한 튜브는 방수 화합물로 채워져 있습니다.
느슨한 튜브(및 충전 로프)는 비금속 중앙 보강 코어(FRP) 주위에 꼬여 콤팩트한
케이블 코어를 형성하고, 케이블 코어의 틈새는 방수 연고로 채워집니다. 케이블 코어는
폴리에틸렌(PE) 내피로 압출된 다음, 보강을 위해 아라미드 섬유로 꼬여지고, 마지막으로 폴리에틸렌
(PE) 외피 또는 AT 외피로 압출됩니다. ADSS 광 케이블의 설계는 전력선의 실제 상황을 충분히 고려하여
다양한 수준의 고전압 전송선에 적합합니다. 폴리에틸렌(PE) 외피는
10kV 및 35kV 전력선에 사용할 수 있습니다. 110kV 및 220kV 전력선의 경우, 광 케이블의 현수 지점은
전계 강도 분포를 계산하여 결정해야 하며, AT 외피를 사용해야 합니다.
동시에, 아라미드 섬유의 사용량과 완벽한 연선 공정은 신중하게 설계되어
다양한 경간의 적용 요구 사항을 충족합니다.
특징:
1. 작은 케이블 직경(악천후에 적합), 경량, 100m 경간, 타워에 낮은 부착 하중.
2. 비금속 구조, 우수한 절연, 뇌 방지.
3. 정밀한 생산 기술, 아라미드 실에 균일한 힘, 우수한 응력 유연성.
2. 비금속 구조, 우수한 절연, 뇌 방지.
3. 정밀한 생산 기술, 아라미드 실에 균일한 힘, 우수한 응력 유연성.
특징:
● 연속적으로 설치할 수 있습니다. 수명 30년 이상.
● AT 외피 사용, 추적 저항 성능 향상, 경량, 작은 케이블 직경, 얼음 및 바람의 영향을 줄이고
타워 및 지지대의 하중을 줄여 넓은 경간을 확보합니다.
● 우수한 인장 특성과 온도 특성을 가지고 있습니다.
● AT 외피 사용, 추적 저항 성능 향상, 경량, 작은 케이블 직경, 얼음 및 바람의 영향을 줄이고
타워 및 지지대의 하중을 줄여 넓은 경간을 확보합니다.
● 우수한 인장 특성과 온도 특성을 가지고 있습니다.
기상 조건에 적응
|
기상 조건
|
A
|
B
|
C
|
D
|
|
풍속(m/s)
|
25
|
35
|
10
|
10
|
|
결빙(m/s)
|
0
|
0
|
5
|
10
|
|
추가 하중(N/m)
|
0.7
|
0.7
|
2.5
|
4.4
|
광학적 특성
|
항목
|
G.652
|
G.655
|
50/125um
|
62.5/125um
|
|
|
감쇠 |
@850nm
|
|
|
≤3.0dB/km
|
≤3.2dB/km
|
|
@1300nm
|
|
|
≤1.0dB/km
|
≤1.2dB/km
|
|
|
@1310nm
|
≤0.36dB/km
|
≤0.40dB/km
|
|
|
|
|
@1550nm
|
≤0.22dB/km
|
≤0.23dB/km
|
|
|
|
|
대역폭
|
@850nm
|
|
|
≥500MHZ.km
|
≥200MHZ.km
|
|
@1300nm
|
|
|
≥1000MHZ.km
|
≥600MHZ.km
|
|
|
개구수
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
케이블 컷오프 파장
|
≤1260mm
|
≤1450mm
|
|
|
|
구조적 매개변수
|
참조 직경(mm)
|
RTS (kN)
|
MAT(kN)
|
인장 요소의 단면적(mm²)
|
탄성 계수(kN/mm²)
|
열팽창 계수(10-6/K)
|
|
11.8
|
10
|
4
|
4.6
|
7.6
|
1.8
|
|
12
|
15
|
6
|
7.6
|
8.3
|
1.5
|
|
12.3
|
20
|
8
|
10.35
|
9.45
|
1.3
|
|
12.6
|
24
|
10
|
13.8
|
10.8
|
1.2
|
|
12.8
|
30
|
12
|
14.3
|
11.8
|
1
|
|
13.1
|
36
|
15
|
18.4
|
13.6
|
0.9
|
|
13.5
|
45
|
18
|
22
|
16.4
|
0.6
|
|
13.8
|
53
|
22
|
26.4
|
18
|
0.3
|
|
14.4
|
60
|
26
|
32.2
|
19.1
|
0.1
|
|
14.6
|
70
|
28
|
33
|
19.6
|
0.1
|
|
14.8
|
85
|
34
|
40
|
20.1
|
0.1
|
|
경간(m) 기상 조건에 적응
|
무게 (kg/km)
|
||||
|
A
|
B
|
C
|
D
|
PE
|
AT
|
|
160
|
100
|
140
|
100
|
117
|
124
|
|
230
|
150
|
200
|
150
|
121
|
129
|
|
300
|
200
|
290
|
200
|
126
|
134
|
|
370
|
250
|
350
|
250
|
133
|
141
|
|
420
|
280
|
400
|
280
|
138
|
145
|
|
480
|
320
|
460
|
320
|
145
|
153
|
|
570
|
380
|
550
|
380
|
155
|
163
|
|
670
|
460
|
650
|
460
|
163
|
171
|
|
750
|
530
|
750
|
510
|
177
|
186
|
|
800
|
560
|
800
|
560
|
182
|
191
|
|
880
|
650
|
880
|
650
|
195
|
204
|
