상세 정보 |
|||
| 제품 이름: | GYXTW 파이버 광 케이블 | 적용: | 공중, 직접 매설, 덕트 |
|---|---|---|---|
| 색상: | 검은색 | 소재: | PE |
| 섬유 종류: | G652D | 섬유 번수: | 2-24 코어 |
| 파장: | 1310nm 또는 1550nm | 강도 부재: | 강선 |
| 사용: | FTTX | 길이: | 커스텀기즈티드 |
| 품질 관리: | 배송 전 100% 테스트 | 패키지: | 나무로 된 Ram |
| 강조하다: | 70.0mm 광섬유 케이블,24Core 광섬유 케이블,48코어 광섬유 케이블 |
||
제품 설명
광섬유 케이블 12코어 24코어 48코어 SM G652D 외부 지름 7.0mm 철선 PE 검은 껍질 섬유 케이블

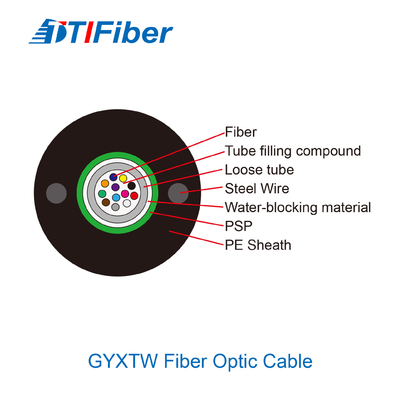

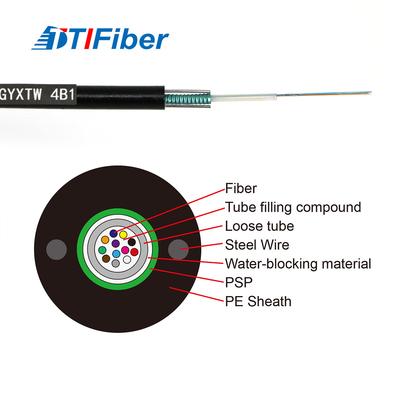

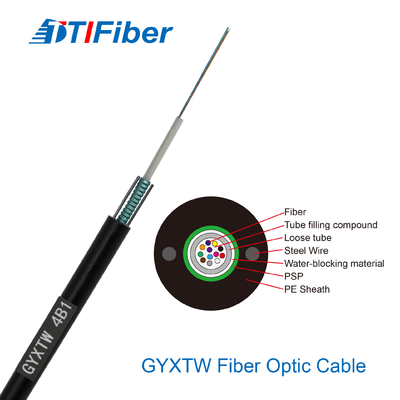

1정형:
250μm의 섬유는 고 모듈 플라스틱으로 만든 느슨한 튜브에 배치됩니다.
튜브는 물에 저항하는 채식 화합물로 채워집니다.
튜브는 경로적으로 유선 철강 테이프의 층으로 포장됩니다.
철 테이프와 느슨한 파이프 물 차단 물질이 케이블을 컴팩트 유지 하기 위해 적용 됩니다
그리고 방수성. 두 개의 평행 철선 이 철 테이프의 양쪽에 배치됩니다.
케이블은 PE 껍질로 완성됩니다.
| 부문 | 사양 | |
| 섬유수 | 2~24 | |
| 염색 코팅 섬유 | 차원 | 250μm±15μm |
| 색상 | 파란색, 주황색, 녹색, 갈색, 회색, 흰색 | |
| 풀 튜브 | 차원 | 2.10mm±0.05mm |
| 소재 | PBT | |
| 색상 | 자연 | |
| 힘의 일원 | 직경 | 10.0mm |
| 소재 | 철강 | |
| 외장 | 차원 | 80.0mm±0.1mm |
| 소재 | PE | |
| 색상 | 검은색 | |
2특징:
좋은 기계적 성능과 온도 성능
고강도 용체 튜브, 수분화 저항
특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장
분쇄 저항과 유연성
PSP 증강 수분 방지
두 개의 평행 철선 은 팽창력 을 보장 한다
작은 지름, 가벼운 무게 및 편리한 설치
보관/운영 온도: -40°C~+70°C
3적용:
- 빈번한 번개 부위와 반 전기장: 지하철, 터널
- 장거리 통신: 로컬 트렁크 네트워크 및 사용자 네트워크
- 관통 및 직접 매장 적용
- 혹독한 환경
| 부문 | 사양 | |
| 섬유수 | 2~24 | |
| 염색 코팅 섬유 | 차원 | 250μm±15μm |
| 색상 | 파란색, 주황색, 녹색, 갈색, 회색, 흰색 | |
| 풀 튜브 | 차원 | 2.10mm±0.05mm |
| 소재 | PBT | |
| 색상 | 자연 | |
| 힘의 일원 | 직경 | 10.0mm |
| 소재 | 철강 | |
| 외장 | 차원 | 80.0mm±0.1mm |
| 소재 | PE | |
| 색상 | 검은색 | |
기계 및 환경 특성
| 부문 | 연합 | 사양 |
| 긴장 (장기) | N | 600 |
| 긴장 (단기) | N | 1500 |
| 분쇄 (장기) | N/10cm | 300 |
| 분쇄 (단기) | N/10cm | 1000 |
| 굽기 반지름 (동적) | mm | 20D |
| 굽기 반지름 (정적) | mm | 10D |
| 설치 온도 | °C | -20~+60 |
| 작동 온도 | °C | -40~+70 |
| 저장 온도 | °C | -40~+70 |
기술 매개 변수
| 섬유수 | 케이블 직경 (mm) | 케이블 무게 (kg/km) |
팽창 강도 길고 짧다 기간 (N) |
분쇄 저항성 길고 짧다 용기 (N/100mm) |
굽기 반지름 정적/동적 (mm) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| 변속기 특성 | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
최대 약화 (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| 케이블 절단 파장 (nm) | ≤1260 | ≤1450 |
|
||

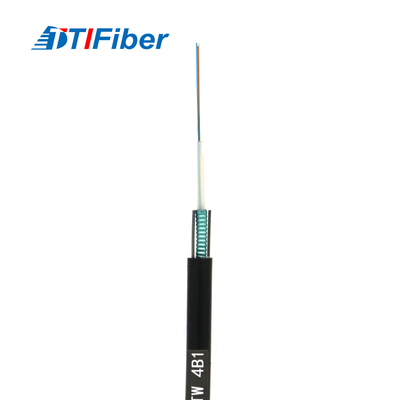

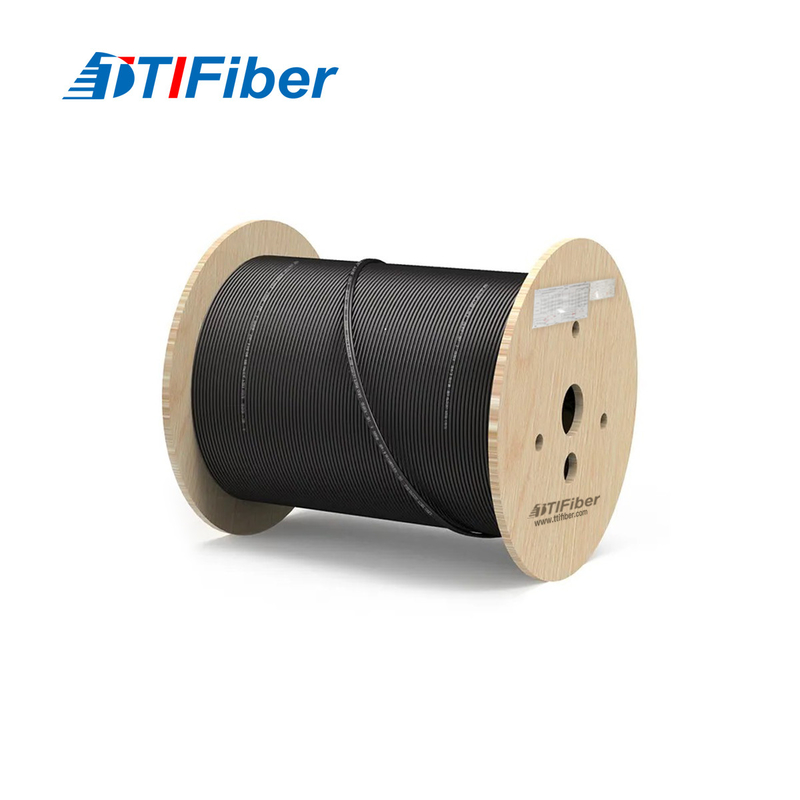

4제품 사진:
