상세 정보 |
|||
| 색상: | 맞춤형 | 적용: | 원거리 통신 |
|---|---|---|---|
| 재킷: | LSZH | OEM: | 어서 오십시오 |
| 인증: | ISO9001 | 제품: | 드롭 파이버 평면 케이블 |
| 강조하다: | Gjyxch FTTH 광섬유 케이블,1 2 4 코어 드롭 케이블 |
||
제품 설명
GJYXCH 드롭 케이블 LZSH 단일 모드 1 2 4 코어 G652D G657A1 G657A2
외관용 공기 FTTH 광섬유 드롭 케이블

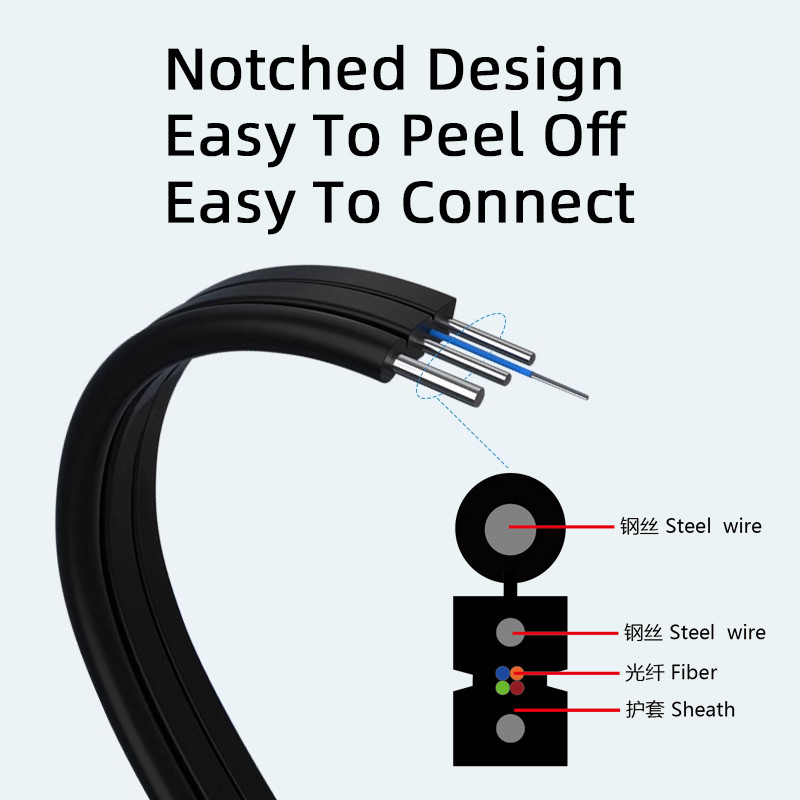

GJYXCH 드롭 케이블 건설 / 가로 절단 다이어그램
|
부문 |
사양 |
|
|
섬유수 |
1/2/4F |
|
|
섬유 |
외부 지름 ((± 5μm) |
250 |
|
외면 |
자부족 요소 |
10.0mm 철선 |
|
튼튼한 요소 |
2*0.4mm 철선 |
|
|
껍질 재료 |
LSZH |
|
|
색상 |
검은색 |
|
|
바깥 지름 |
5.1 ((±0.2) *2.0 ((±0.1) mm |
|
|
케이블 무게 ((kg/km) |
22 |
|
|
|
단일 모드 |
단일 모드 |
단일 모드 |
|
|
섬유 종류 |
G652D |
G657A1 |
G657A2 |
|
|
|
(1310/1550nm) |
(1310/1550nm) |
(1310/1550nm) |
|
|
약화 |
전형적 |
0.36/0.22 |
0.36/0.22 |
0.36/0.22 |
|
최대 |
00.5/0.4 |
00.5/0.4 |
00.5/0.4 |
|
|
0 분산 기울기 |
≤0.091 ps/km·nm2 |
≤0.092 ps/km·nm2 |
≤0.092 ps/km·nm2 |
|
|
분산 (~ 1285~ 1340nm) |
-3.5 ∙ 3.5ps/ (nm·km) |
-3.5 ∙ 3.5ps/ (nm·km) |
-3.5 ∙ 3.5ps/ (nm·km) |
|
|
모드 필드 지름 ((@1300nm) |
9.3±0.4 μm |
8.8±0.4 μm |
8.8±0.4 μm |
|
|
차단 파장 케이블 ((nm) |
≤1260 nm |
≤1260 nm |
≤1260 nm |
|
|
굽기 반지름 미니 (mm) |
16mm |
10mm |
7.5mm |
|
|
클레이딩 지름 ((μm) |
125±1.0 |
125±1.0 |
125±1.0 |
|
케이블의 기계 및 환경 성능
|
기계적 특성 |
설치 |
운영 |
|
당기력 |
300N |
600N |
|
굽기 반지름 미니 |
15mm |
30mm |
|
분쇄 저항 |
2000N/100mm |
|
|
다른 광섬유의 기계적 특성 그리고 케이블은 IEC 60794의 국제 표준을 충족해야 합니다. |
||

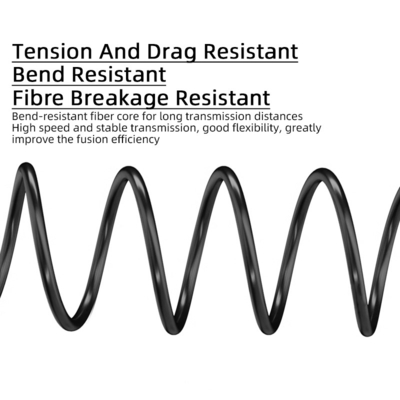

광섬유 케이블 굽기 반지름
|
운송 온도 |
-20°C~+60°C |
|
저장 온도 |
-20°C~+60°C |
|
설치 온도 |
-20°C~+60°C |
|
작동 온도 |
-20°C~+60°C |
